Caixas de Seção e Seccionamento para Gases Medicinais
Caixa de Seção ou Caixa de Seccionamento: Qual é a diferença?
Nenhuma! São exatamente o mesmo equipamento. O termo técnico exigido pelas normas (ABNT NBR 12188 / RDC 50) e em editais hospitalares é Caixa de Seccionamento (pois sua função é seccionar/dividir o fluxo da tubulação). No dia a dia de obras, compras e manutenções, as pessoas usam a forma abreviada e popular Caixa de Seção ou Caixa de Corte. Portanto, se você procura uma caixa com visor de acrílico e válvulas para fechar os gases de uma ala hospitalar, você está procurando este produto.
Modelos de Caixas de Seção e Seccionamento Hospitalares

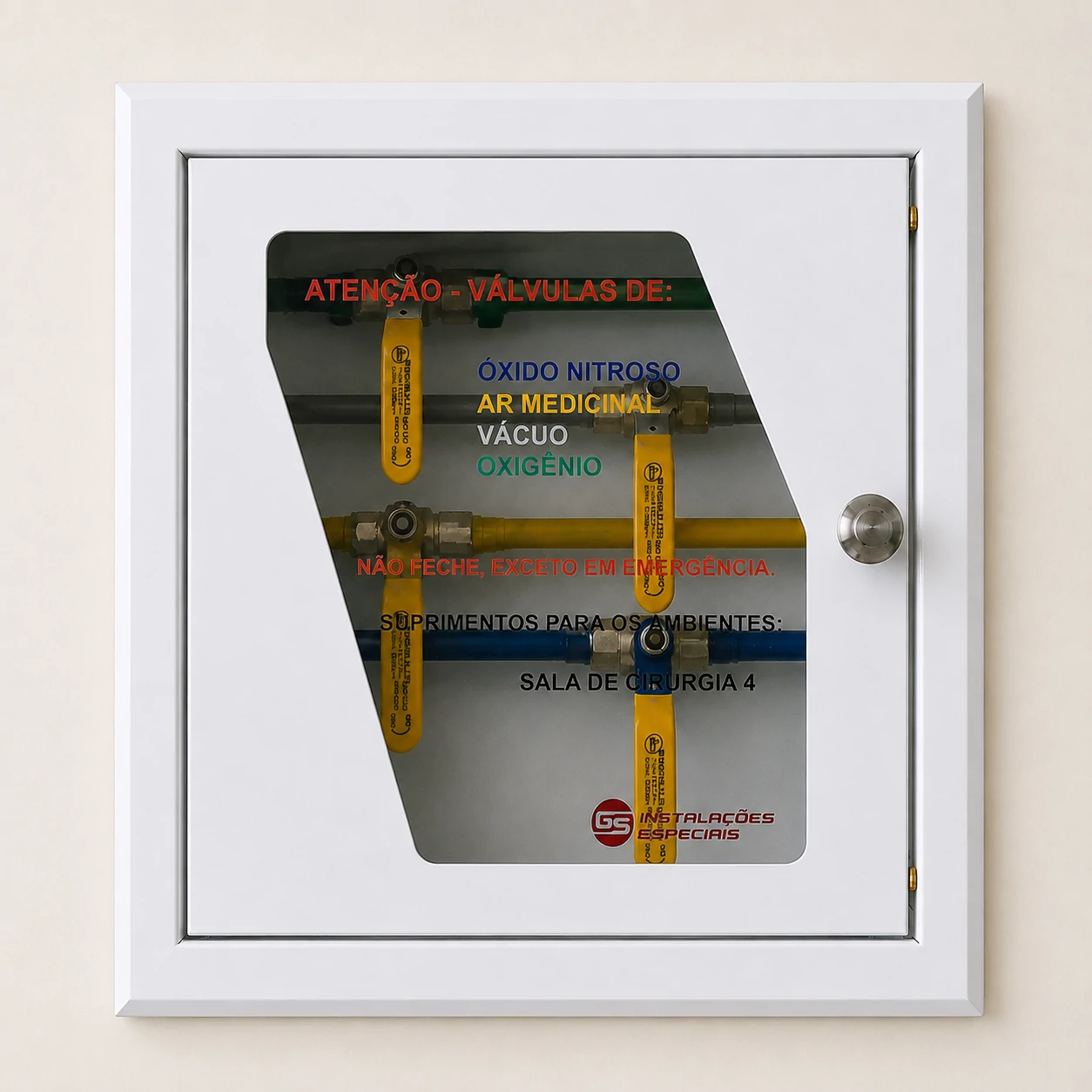

Porta com Visor em Acrílico e Identificação Normatizada

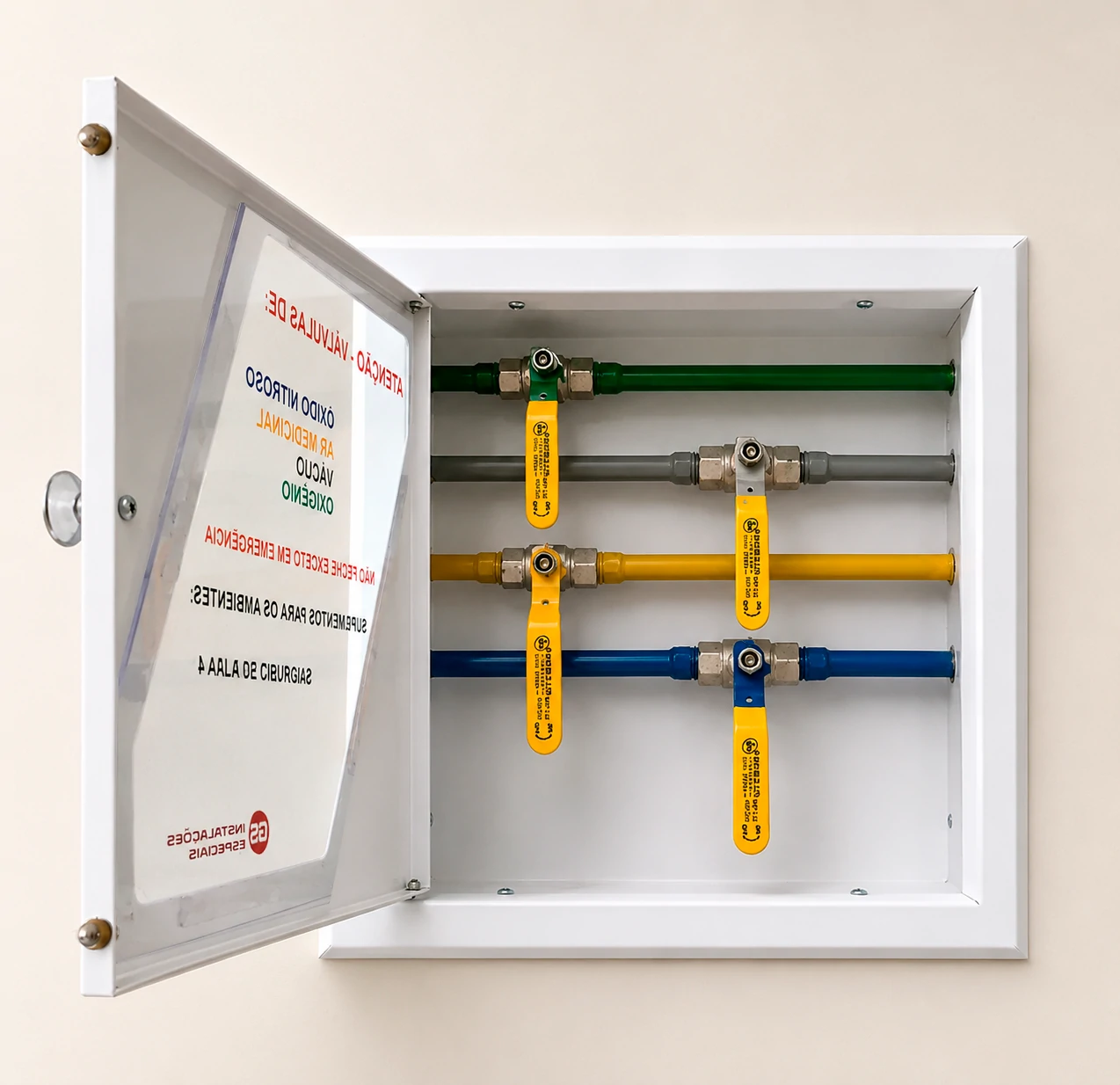

Caixa Aberta 4 Válvulas (N2O, AR, VAC e O2)

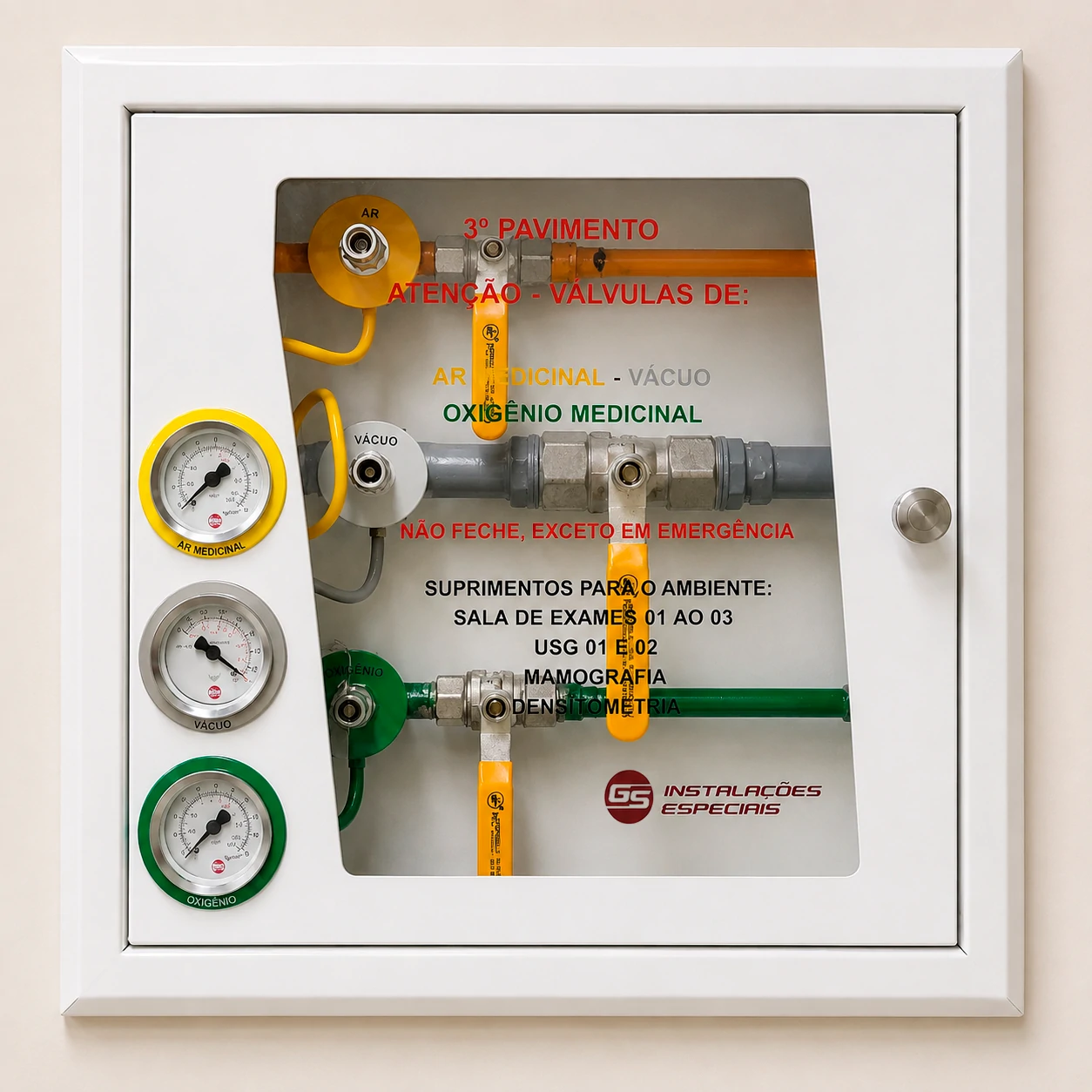

Caixa com Manômetros e 3 Válvulas (AR, VAC e O2)

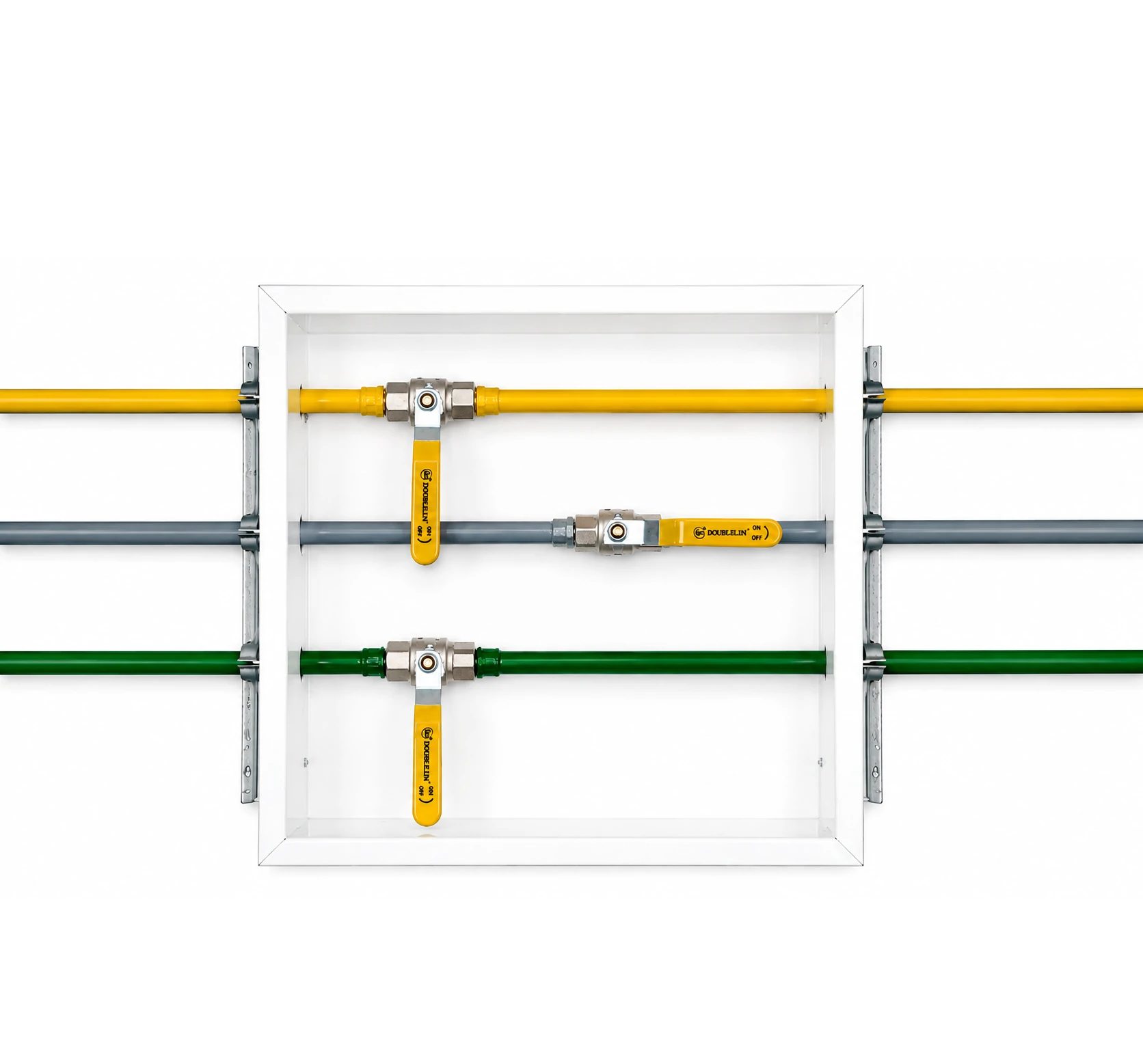

Caixa de Seção 3 Válvulas (Oxigênio, Vácuo e Ar)

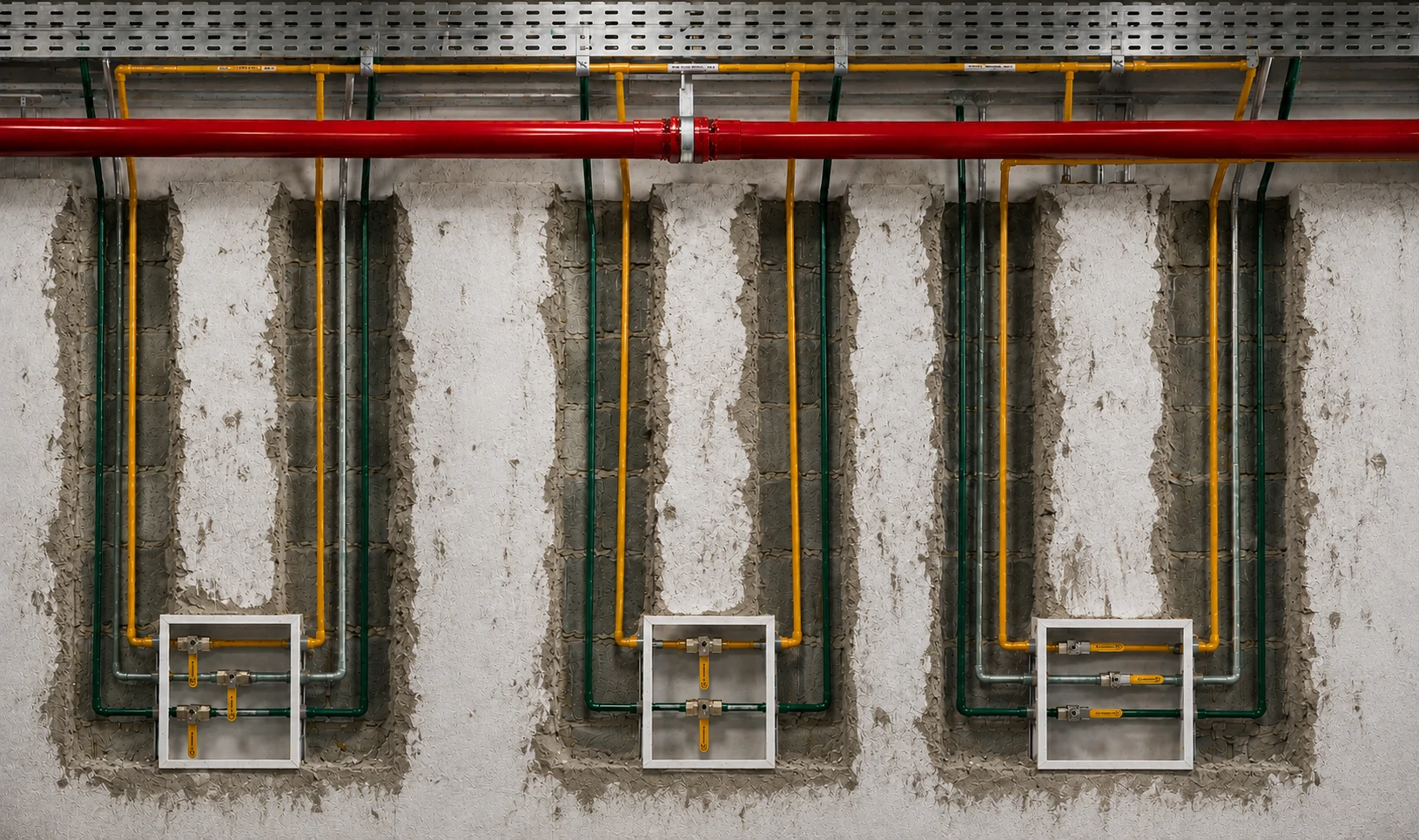

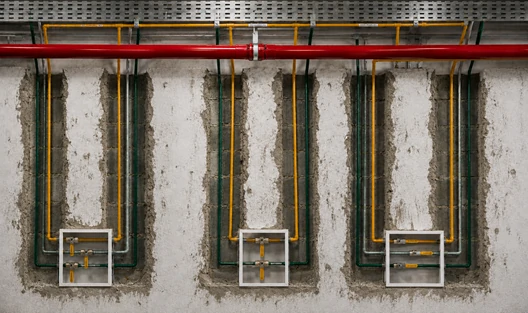

Instalação de Caixas de Bloqueio em Alvenaria com Tubos de Cobre

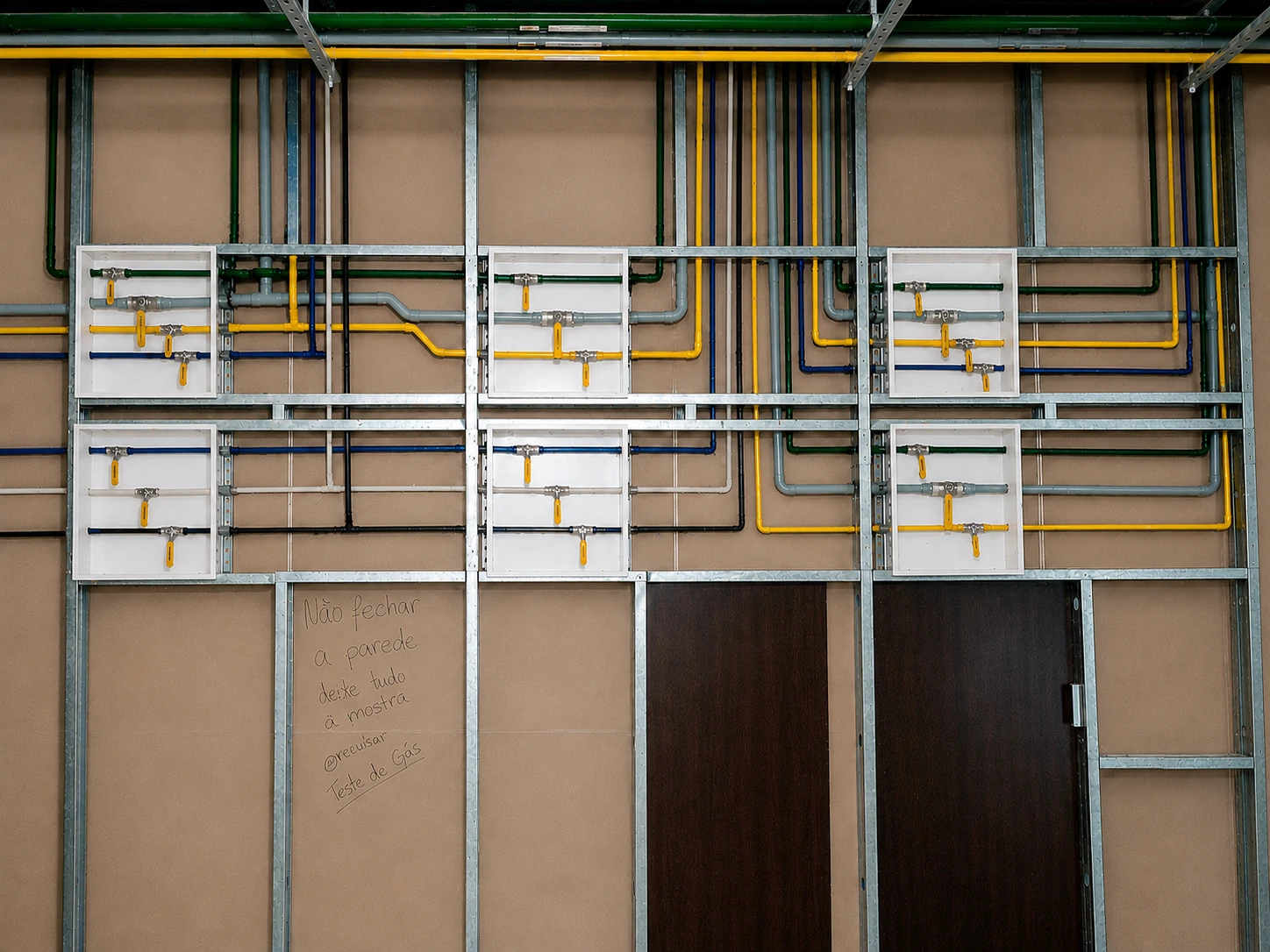

Instalação de Caixas de Bloqueio em Estrutura Drywall
Bloqueio Setorial e Válvulas de Corte de Emergência
As caixas de seção para gases medicinais funcionam como o "quadro de disjuntores" da rede de tubulações de um hospital. Assim como você desliga um disjuntor para trocar uma tomada sem desligar a energia de toda a casa, a caixa de seção permite fechar o gás de uma UTI ou sala cirúrgica específica em manutenções ou emergências, sem cortar o oxigênio do restante do hospital.
Fabricadas integralmente pela GS Instalações em alumínio com pintura eletrostática a pó, oferecem proteção permanente contra oxidação, excelente padrão de limpeza sanitária e leveza na instalação estrutural. A porta frontal conta com visor em acrílico translúcido de segurança, permitindo conferir a pressão dos manômetros a qualquer momento e manusear as válvulas rapidamente em caso de contingência.
- Manuseio Intuitivo: Válvulas de esfera com fechamento de 1/4 de volta e empunhaduras coloridas por tipo de gás.
- Estrutura em Alumínio Eletrostático: Não enferruja, resiste aos produtos químicos de limpeza hospitalar e mantém acabamento branco impecável.
- Visor Frontal em Acrílico: Leitura instantânea dos manômetros de pressão sem necessidade de abrir a caixa.
- Solda Prata de Alta Performance: Ramais de cobre brasados com maçarico de precisão que garante estanqueidade absoluta.
Especificações Construtivas e Parâmetros Normativos
Nossas caixas de seção atendem às normas da ABNT NBR 12188, NBR ISO 7396-1 e às exigências de fiscalização da RDC 50 da ANVISA:
| Item de Engenharia | Padrão Construtivo GS Instalações | Conformidade Normativa |
|---|---|---|
| Gabinete e Chassi | Alumínio com pintura eletrostática a pó branca | Resistência química e assepsia hospitalar |
| Porta e Visor Frontal | Acrílico cristal translúcido de segurança com puxador | ABNT NBR 12188 / RDC 50 ANVISA |
| Válvulas de Bloqueio | Esfera em latão forjado, passagem plena e fechamento 1/4 de volta | NBR ISO 7396-1 |
| Monitoramento de Pressão | Manômetros analógicos ou digitais calibrados por linha | Leitura contínua em bar / psi / kPa |
| Capacidade Modular | Configurações para 1, 2, 3, 4, 5 ou 6 gases simultâneos | O2, AR, VAC, N2O, CO2 e N2 |
A GS Instalações Especiais oferece suporte consultivo desde o projeto até o comissionamento final das redes hospitalares. Conheça também nossa linha de caixas de embutir e pré-instalação para cabeceiras e nossos painéis de cabeceira hospitalares. Solicite um orçamento técnico direto com nossos engenheiros.
Dúvidas Frequentes sobre Caixas de Seção e Seccionamento
Caixa de seção e caixa de seccionamento são o mesmo produto?
Sim, são exatamente o mesmo produto. Caixa de Seccionamento é o nome técnico normatizado, enquanto Caixa de Seção é o nome comum mais buscado e falado no dia a dia da construção e manutenção hospitalar.
Qual é a função básica de uma caixa de seção em um hospital?
Ela abriga válvulas de fechamento rápido para interromper o fornecimento de gases em um setor específico durante manutenções ou emergências, sem desligar o restante do hospital.
Por que as caixas de seção da GS são feitas em alumínio?
O alumínio com pintura eletrostática a pó é imune à corrosão por produtos de higienização hospitalar, além de ser resistente e leve para montagem em alvenaria e drywall.
Onde as caixas de seção devem ser instaladas?
Em corredores de circulação e entradas de setores críticos como UTIs e centros cirúrgicos, sempre visíveis e desobstruídas.
Como reconhecer qual válvula fecha cada gás na caixa?
Pelas cores normatizadas pela ABNT: Verde (Oxigênio), Amarelo (Ar Medicinal), Cinza Claro (Vácuo), Azul Marinho (Óxido Nitroso) e Cinza Escuro (Nitrogênio).
