Caixas de Embutir e Seccionamento para Gases Medicinais
Caixas de Embutir Hospitalares para Cabeceiras e Réguas »
As caixas de embutir hospitalares fabricadas pela GS Instalações foram desenvolvidas para organizar, proteger e estruturar a transição entre a rede predial de gases e os painéis de cabeceira e réguas de gases. Construídas em perfil de alumínio de alta resistência mecânica com acabamento protetivo anticorrosão, suportam o tráfego de obras civis e garantem longa vida útil.
O principal diferencial técnico é a presença de dupla câmara interna com septo divisor, garantindo o isolamento físico indispensável entre cabos elétricos de potência, circuitos de sinal/dados e tubulações de cobre de gases medicinais. Essa arquitetura atende rigorosamente às exigências das normas ABNT NBR 12188, NBR ISO 7396-1 e RDC 50 da ANVISA, eliminando riscos de centelhamento próximo a redes oxidantes como Oxigênio e Óxido Nitroso.
- Isolamento Físico e Eletromecânico: Câmaras independentes para elétrica, dados e gases hospitalares sem interferências.
- Agilidade na Construção: Reduz quebras e rasgos na alvenaria ou painéis de drywall durante a instalação civil.
- Compatibilidade Universal: Conexões e saídas perfeitamente alinhadas com réguas hospitalares de embutir e sobrepor.

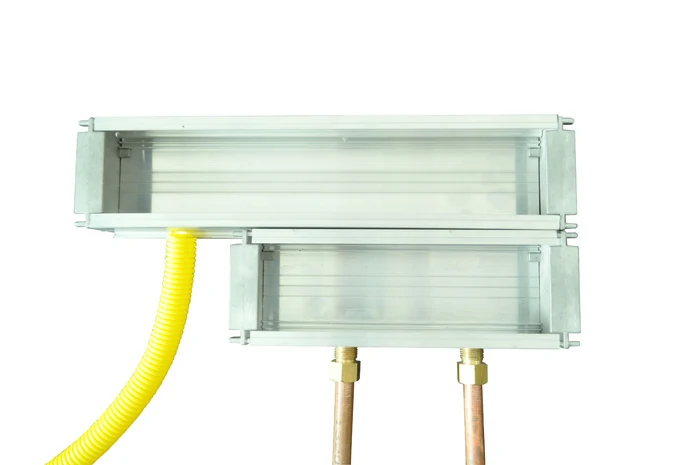

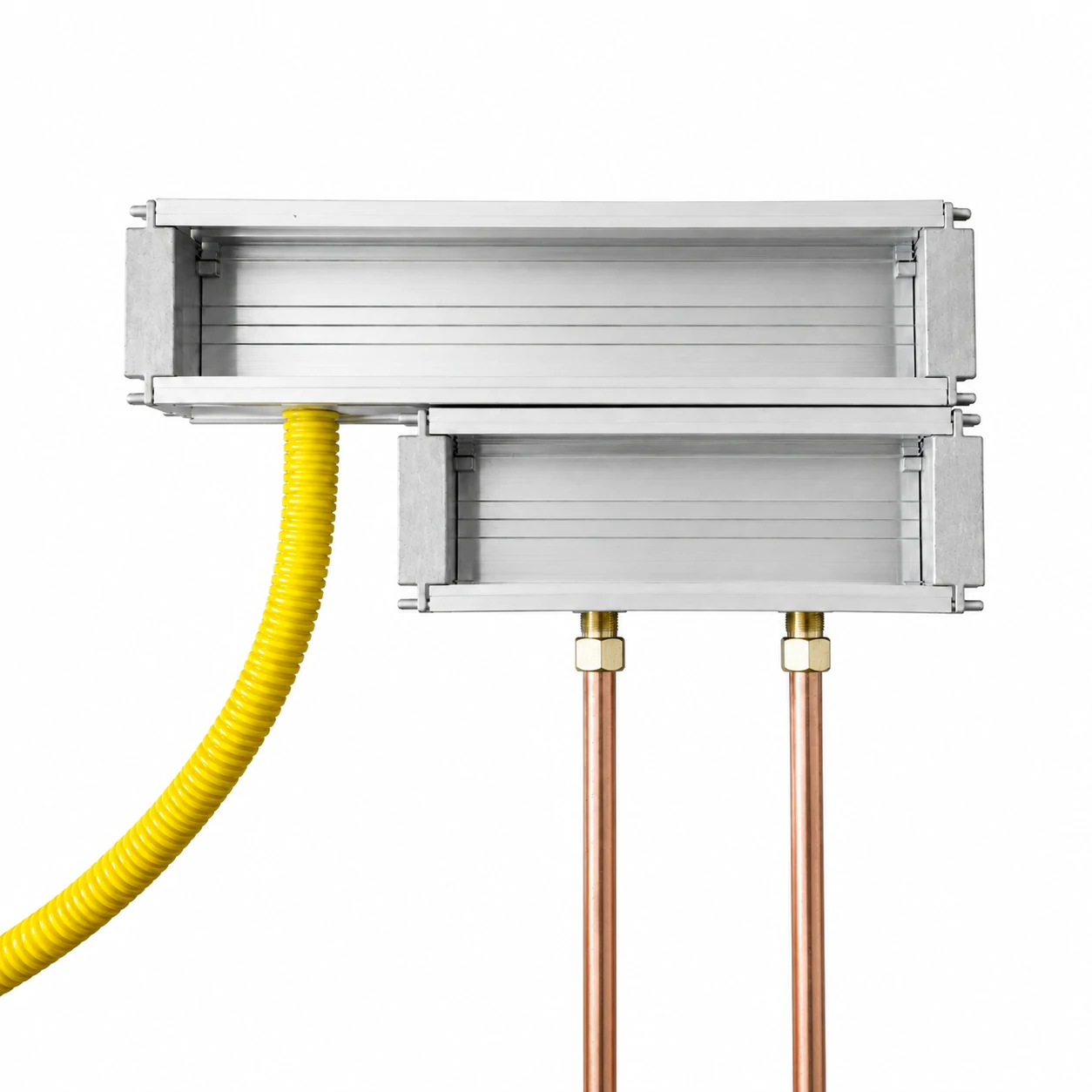

Caixa de Embutir com Separação de Elétrica e Gases

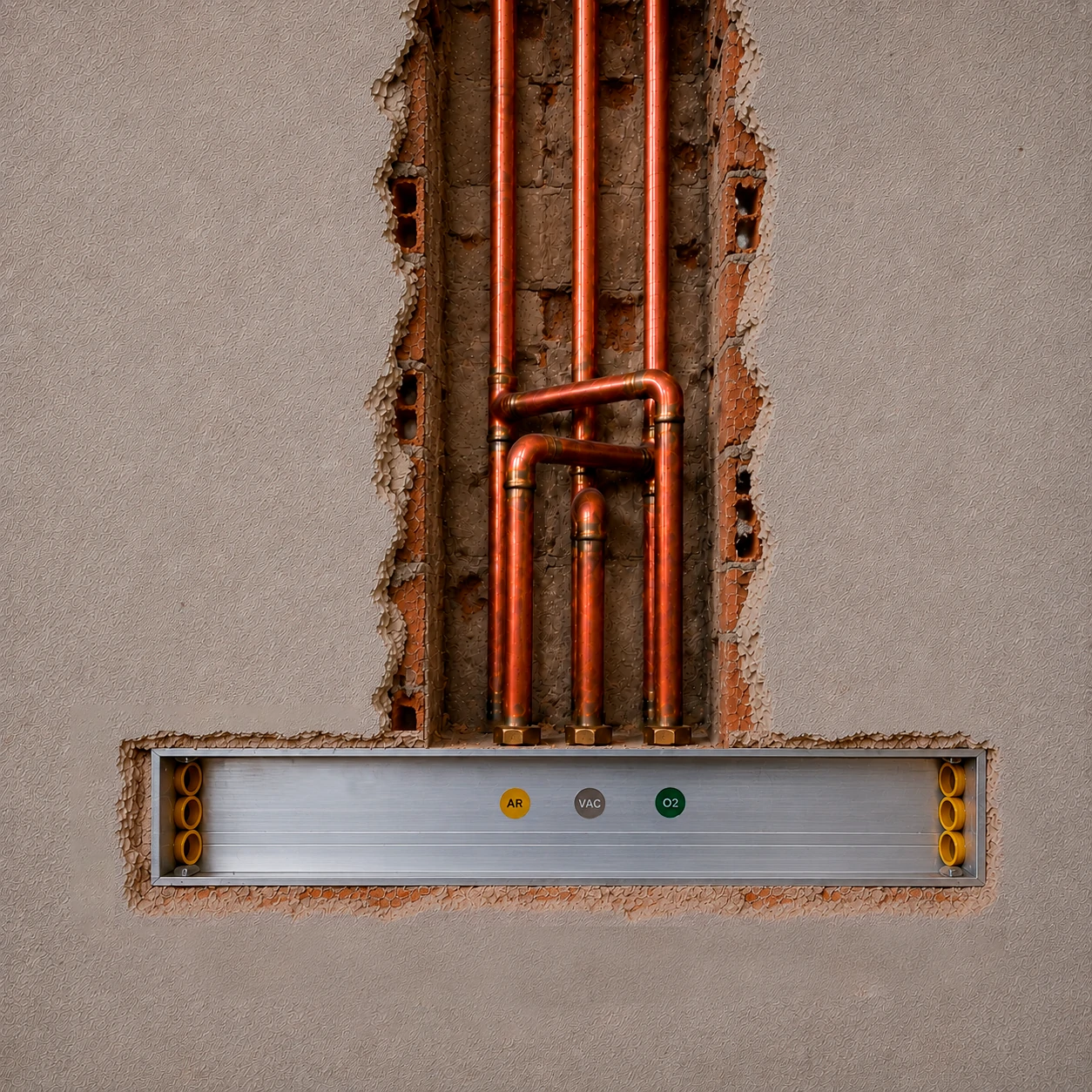

Instalação em Alvenaria com Tubos de Cobre (AR, VAC e O2)
Caixas de Seção e Seccionamento para Bloqueio de Emergência »
As caixas de seção (também conhecidas como caixas de seccionamento ou caixas de corte setorial) são dispositivos de segurança mandatários em redes canalizadas de gases medicinais. Seu papel é viabilizar o bloqueio ágil e localizado do fluxo de gases em setores críticos — como Centros Cirúrgicos, Unidades de Terapia Intensiva (UTI) e Enfermarias —, permitindo manutenções preventivas ou cortes de emergência sem desabastecer o restante do complexo hospitalar.
Fabricadas integralmente em alumínio de alta durabilidade com acabamento em pintura eletrostática a pó, oferecem máxima resistência à corrosão, leveza estrutural e excelente assepsia para ambientes hospitalares rigorosos. Possuem porta frontal com visor transparente em acrílico translúcido para rápida inspeção visual dos manômetros. Cada linha de gás recebe válvulas de esfera em latão forjado com passagem plena e empunhadura identificada conforme o padrão de cores normatizado (Oxigênio, Ar Medicinal, Vácuo Clínico, Óxido Nitroso e Nitrogênio).
- Construção em Alumínio e Pintura Eletrostática: Maior leveza, resistência total à oxidação e acabamento estético sanitário.
- Visor de Segurança em Acrílico: Permite leitura direta da pressão de linha e acesso rápido às alavancas em contingências.
- Estanqueidade e Solda Prata: Ramais internos de cobre brasados com solda prata sob atmosfera inerte de nitrogênio.
- Versatilidade de Montagem: Prontas para embutir em paredes de alvenaria tradicional, drywall e divisórias técnicas hospitalares.
- Identificação Cromática: Placas e manoplas com gravação clara e cores normatizadas pela ABNT.

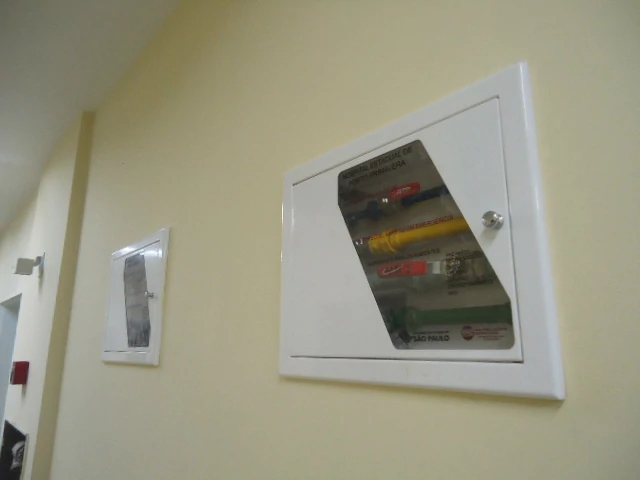

Porta com Visor em Acrílico e Identificação Normatizada
Caixa Aberta 4 Válvulas (N2O, AR, VAC e O2)
Caixa com Manômetros e 3 Válvulas (AR, VAC e O2)
Caixa de Seção 3 Válvulas (Oxigênio, Vácuo e Ar)
Instalação de Caixas de Bloqueio em Alvenaria com Tubos de Cobre
Instalação de Caixas de Bloqueio em Estrutura Drywall
Todos os equipamentos desenvolvidos, fabricados e comissionados pela GS Instalações Especiais atendem rigorosamente aos parâmetros da RDC 50/2002 (ANVISA), ABNT NBR 12188 e NBR ISO 7396-1. Desenvolvemos projetos sob medida para clínicas, centros cirúrgicos e hospitais de grande porte. Solicite um dimensionamento ou orçamento técnico com nossa equipe de engenharia.
Dúvidas Frequentes sobre Caixas Hospitalares de Gases
Qual é a função da caixa de seção / seccionamento em um hospital?
A caixa de seção abriga válvulas de bloqueio manual de fechamento rápido (esfera) para isolar ramais específicos de gases medicinais durante emergências ou manutenções programadas, sem comprometer a continuidade do fornecimento no restante do hospital.
Por que as caixas de seção e embutir são fabricadas em alumínio?
O alumínio com pintura eletrostática proporciona excelente proteção anticorrosiva, imunidade à umidade hospitalar e facilidade de assepsia. Além disso, confere leveza durante a instalação estrutural e alta durabilidade mecânica exigida pela ABNT NBR 12188.
Onde as caixas de seção e corte de emergência devem ser posicionadas?
Conforme as normas hospitalares, devem ser instaladas em locais visíveis, desobstruídos e de fácil acesso à equipe clínica e brigada de emergência, preferencialmente nas entradas de setores como UTIs, blocos cirúrgicos, salas de emergência e postos de enfermagem.
Quantas válvulas podem ser instaladas em uma única caixa de seção?
A GS Instalações fabrica modelos modulares configuráveis para abrigar de 1 até 6 válvulas na mesma caixa, cobrindo linhas de Oxigênio (O2), Ar Comprimido Medicinal (AR), Vácuo Clínico (VAC), Óxido Nitroso (N2O), Dióxido de Carbono (CO2) e Nitrogênio (N2).
As caixas de seção acompanham manômetros de pressão?
Sim. Podem ser fornecidas com manômetros de alta precisão devidamente calibrados e identificados para cada gás, facilitando a inspeção contínua da pressão dinâmica da rede através do visor de acrílico frontal.
