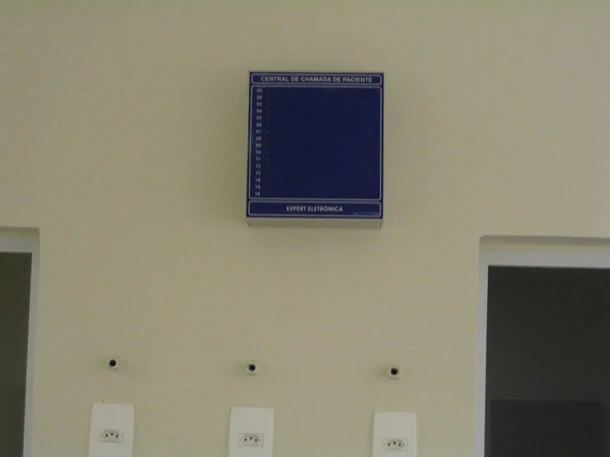

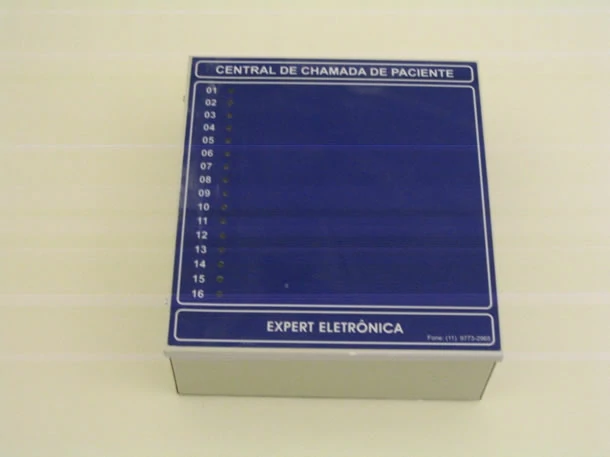

1º - Módulo Central de Posto de Enfermagem

Fonte de Alimentação: Transformador 110/ 220/ 24v 1 Amper; Coluna retificadora estabilizada.
Localização: Sobrepor na parede do posto de serviço, sobre caixa de embutir 4 x 4.
Altura:Aproximadamente 1,80m do piso.

2º - Módulo nos Quartos , Enfermarias e Leitos

a) Estação de chamada, presença e cancelamento, contendo:
1 sinalizador luminoso vermelho, para indicar chamada registrada (fixo);
Chamada atendida (apagado);
Chamada de emergência de outro quarto (verde vermelho piscando).
1 botão para a enfermeira marcar presença, cancelar a chamada e cancelar a presença;
1 sinalizador luminoso verde para indicar :
tecla de presença operada (verde fixo);
chamada simples em outro quarto (verde piscando).
1 cordão com pêra para chamada;

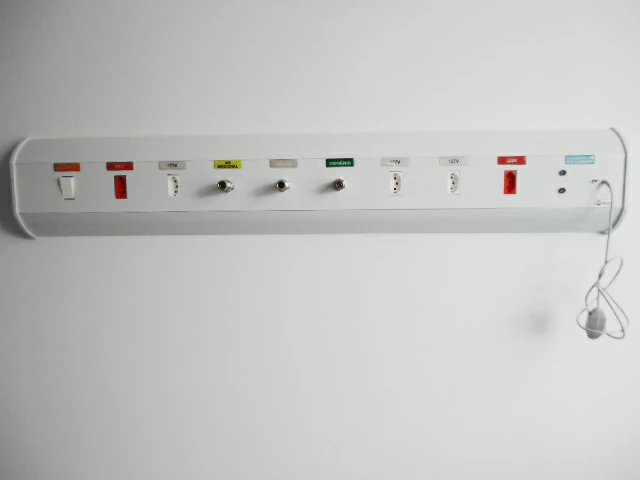

Dimensões da Caixa de Embutir: 2 x 4/ 4 x 4 ou em régua das tomadas.
Localização: ao lado do leito;
Altura: aproximadamente 1,50m do piso

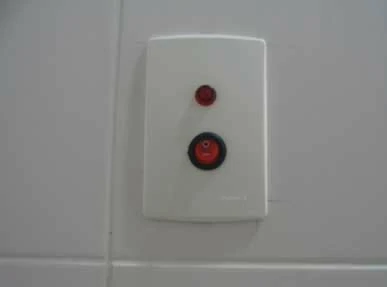

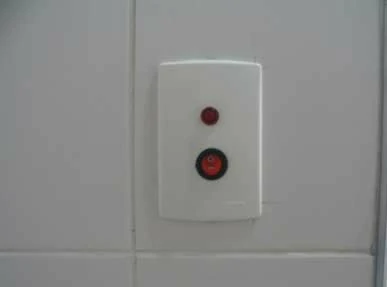

3º - Módulo de Chamada de Banheiro (opcional)

Estação de chamada de banheiro contendo:
1 sinalizador para indicar, a chamada registrada;
1 botão de acionamento.

Dimensões da Caixa de Embutir: 2 x 4, 4x4.
Localização: ao lado do vaso sanitário.
Altura: aproximadamente 1,20m do piso.

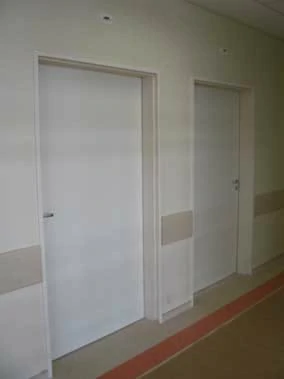

4º - Módulo de Sinalização Externa de Porta

Unidade de sinaleiro de porta contendo:
- 1 lâmpada vermelha;
- 1 lâmpada verde para indicar:
chamada simples (vermelho piscando);
chamada emergência (verde fixo vermelho piscando);
chamada de banheiro (verde fixo e vermelho piscando);
enfermeira presente (verde fixo).

Dimensões da Caixa de Embutir: 2 x 4 colocação horizontal.
Localização: acima da porta.

5º - Opções

Além das funções normais descritas acima, o equipamento permite a inclusão de outros requisitos como:- chamada auxiliar; - chamada para limpeza;- chamada para serviço de quarto entre outros.O sistema funciona com a chamada normal do quarto e leds indicativos especificando qual a necessidade do paciente.

OPERAÇÃO :

a)Chamada do leito: Ao efetuar uma chamada ocorrem as seguintes sinalizações: toque na central do posto de enfermagem – intermitente led vermelho da estação – acende piscando led vermelho da central – acende piscando luz vermelha do sinaleiro de porta, no corredor – acende piscando.

b) Atendimento da chamada diretamente no quarto do paciente: A enfermeira ao chegar no quarto de onde procede a chamada, pressiona a tecla de presença. Apagam-se as 04 lâmpadas vermelhas e cessa o toque sonoro no posto. Simultaneamente, acendem-se as luzes verdes, indicativas de presença de enfermeira no quarto, em três locais distintos: na estação de presença e cancelamento no quarto, no sinaleiro do corredor, sobre a porta do quarto, e no posto de enfermagem. Ao sair do quarto, a enfermeira pressiona novamente a tecla de presença, retornando o sistema ao seu estado normal.

b. 1) Atendimento da chamada viva-voz no quarto do paciente: Operações anteriores, incluindo conversação por telefone. Ao chamado do paciente, seleciona-se o quarto chamado, pressiona a tecla e conversará com o paciente, ao final , caso não necessário a presença no quarto acionado, pressione a tecla cancelar.

c) Chamada de banheiro: Ao pressionar a tecla da estação de banheiros, efetua-se uma chamada com a seguinte sinalização: led vermelho – acende piscandolâmpada verde e vermelha fixas no sinaleiro de porta do corredortoque sonoro contínuo na central do posto de enfermagem, portanto diferenciando de outras chamadas No caso de uma chamada do banheiro, a enfermeira não recebe, na central, a indicação do quarto. Ao toque contínuo característico desse tipo de chamada, a atendente deve dirigir-se ao corredor e observar os sinaleiros, a fim de identificar o respectivo quarto. Cancelamento desta chamada, portanto, só pode ser efetuado no próprio banheiro.

d) Chamada de Emergências dada pela enfermeira junto ao leito: Estando o sistema na condição de “enfermeira presente no quarto”, pressiona-se novamente a tecla de chamada ou o botão da pera, gerando assim, uma chamada de emergência, sinalizando:toque na central do posto de enfermagem bitonalled bicolor na central, verde e vermelho – acende amareloled vermelho da pera – intermitente As chamadas de emergência também não podem ser canceladas do posto de enfermagem; para isso a enfermeira é obrigada a efetuar o cancelamento na estação do quarto.

e) Presença de enfermeira: Sempre que a enfermeira entrar no quarto, deve pressionar a tecla de presença. Nestas condições, acendem-se três luzes verdes: na estação do quarto, no sinaleiro do corredor, sobre a porta e na central do posto de enfermagem, indicando o quarto em que a enfermeira se encontra.

f) Busca de enfermeira: Quando a enfermeira está atendendo um paciente num dos quartos, (estação do leito na condição de “presença de enfermeira”), caso um segundo quarto efetue uma chamada teremos as seguintes sinalizações:

f1) O led verde indicativo de presença de enfermeira passa a piscar intermitente, em todos os quartos onde houver enfermeira presente.

f2) Caso a chamada do 2º quarto seja de emergência, teremos as seguintes sinalizações:Os leds verde e vermelho da estação passam a piscar alternadamente todos os quartos onde houver enfermeira presente;Com relação ao 2º quarto, o qual efetuou a chamada de emergência, a sinalização exatamente a mesma descrita em d.

g) Opções: Além das funções normais descritas acima, o equipamento permite a inclusão de outros requisitos como:
chamada auxiliar;
chamada para limpeza;
chamada para serviço de quarto entre outros.O sistema funciona com a chamada normal do quarto e leds indicativos especificando qual a necessidade do paciente.
